Описание

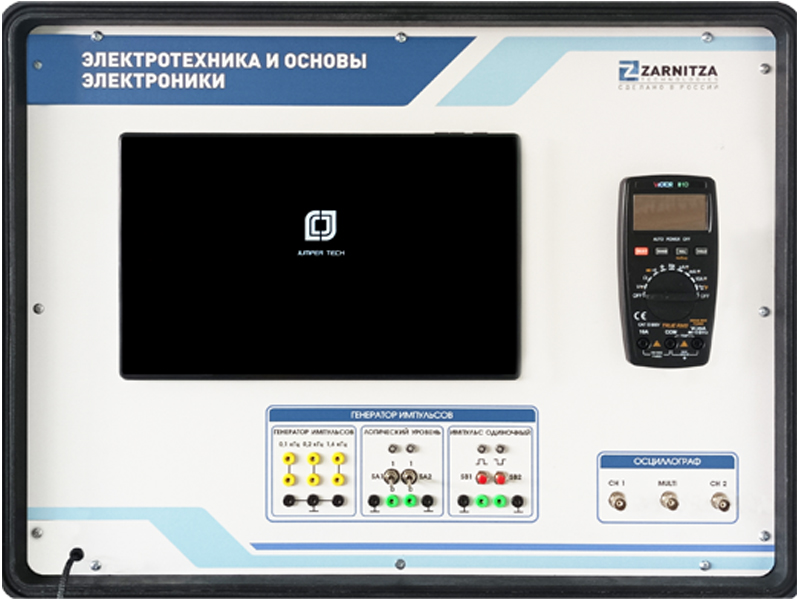

Кейс содержит персональный компьютер планшетного типа с операционной системой Windows и профильным программным обеспечением (приобретается отдельно), источники питания, цифровые и аналоговые измерительные приборы, функциональный и трехфазный генераторы, макетную плату для сборки и исследования схем и другие функциональные узлы.
Виртуальный двухканальный запоминающий осциллограф и установленное на планшетный моноблок программное обеспечение позволяют отображать на экране осциллограммы, записывать и выводить на печать данные.
Посредством USB-портов к планшетному моноблоку можно подключить программатор для программирования микроконтроллеров, съемный носитель для записи и хранения данных.
Данное лабораторное оборудование не требует паяльных принадлежностей, наборное поле унифицировано практически под все имеющиеся радиоэлектронные компоненты.
Базовая комплектация:
|
Учебно-лабораторный кейс "Электротехника и основы электроники" |
1 |
|
Кейс-ячейка с набором электронных компонентов |
1 |
|
Гибкая клавиатура |
1 |
|
Беспроводная мышь |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
Дополнительная комплектация:
|
Программное обеспечение: Multisim, Proteus, Microcap, MS Office, LabView |
1 |
|
Программатор для программирования микроконтроллеров определенных марок |
1 |
|
Плата ввода/вывода USB NI 6009 |
1 |
Учебно-лабораторный кейс "Электротехника и основы электроники" (УЛК-ЭОЭ) настольного исполнения предназначен для проведения лабораторно-практических занятий. Кейс обеспечивает изучение измерительных приборов различных типов и методик измерений в электрических цепях постоянного и переменного тока, исследование большинства радиоэлектронных компонентов и аналоговых и цифровых электронных устройств на них.
Оборудование может применяться в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по курсам: "Основы электроники", "Моделирование и исследование электронных устройств", "Электротехника". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций. Возможности оборудования и направленность исследований не исчерпываются перечнем радиоэлектронных компонентов, входящих в комплект поставки, состав приборов и средств измерения, установленных в кейс, может быть расширен силами заказчика.
Комплектация
- Учебно-лабораторный кейс "Электротехника и основы электроники".
- Комплект соединительных проводов и кабелей.
- Кейс-ячейка с набором электронных компонентов.
- Гибкая клавиатура.
- Беспроводная мышь.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации по проведению лабораторных работ.

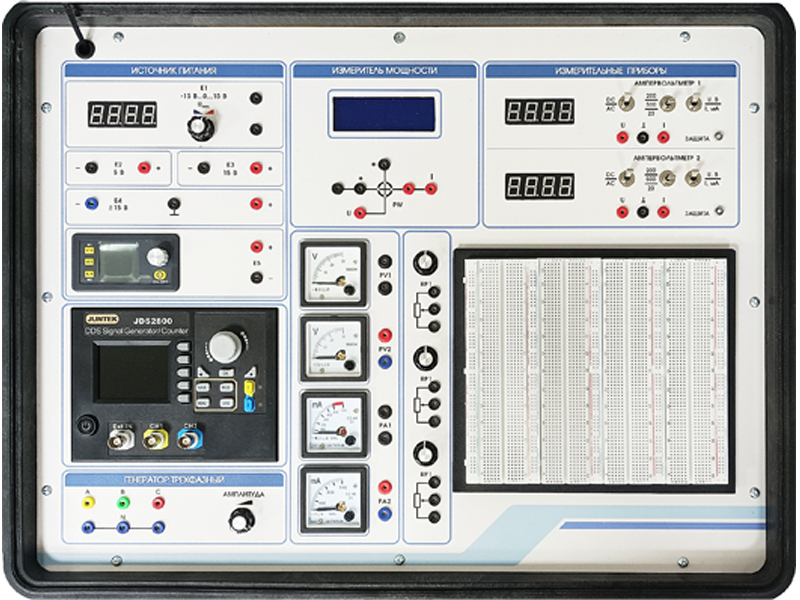

Состав
- Персональный компьютер планшетного типа с ОС Windows.
- Автоматический мультиметр.
- Аналоговый вольтметр постоянного тока (опция).
- Аналоговый вольтметр переменного тока (опция).
- Аналоговый амперметр постоянного тока (опция).
- Аналоговый амперметр переменного тока (опция).
- Виртуальный двухканальный запоминающий осциллограф.
- USB-порт.
- Макетная плата, содержащая не менее 2200 точек для подключения любых микросхем и микроконтроллеров с Dip-корпусами, а также для любых радиодеталей и проводов с диаметром выводов от 0,3 до 0,8 мм.
- Источник напряжения постоянного тока 5 В; 0,5 А.
- Регулируемый источник напряжения постоянного тока +/-15 В; 0,3 А.
- Источник напряжения постоянного тока +/-15 В; 0,3 А.
- Источник напряжения постоянного тока 15 В, 0,3 А.
- Генератор логических импульсов (0,1 кГц; 0,2 кГц; 1,6 кГц) (опция).
- Генератор логических уровней (опция).
- Генератор одиночных импульсов (опция).
- Функциональный генератор напряжения переменного тока с индикацией частоты колебаний.
- Трехфазный генератор 50 Гц, 8 В, 300 мА.
- Цифровой универсальный измеритель мощности (Р, U, I, f, j, cosj).
- Цифровой универсальный вольтметр с переключаемыми параметрами AC/DC, 20 В/200 В.
- Цифровой универсальный амперметр с переключаемыми параметрами AC/DC, 200 мА/2000 мА.
- Переменные сопротивления различных номиналов мощностью 1 Вт.
- Регулируемый источник напряжения постоянного тока 0...24 В; 2 А.
Учебно-методическое пособие по проведению лабораторных работ
- Измерительные приборы.
- Простейшие линейные электрические цепи постоянного тока.
- Исследование диодов.
- Исследование биполярного транзистора.
- Исследование усилительного каскада на биполярном транзисторе.
- Исследование полевого транзистора.
- Исследование работы транзисторов в ключевом режиме.
- Исследование тиристоров.
- Исследование инвертирующего и неинвертирующего усилителя.
- Исследование интегратора и активного фильтра.
- Исследование компараторов.
- Исследование мультивибраторов.
- Исследование цифровых интегральных микросхем.
- Исследование однополупериодного неуправляемого выпрямителя.
- Исследование однополупериодного управляемого выпрямителя.
- Исследование однофазной мостовой схемы выпрямления.
- Исследование трехфазных схем выпрямления.
- Исследование сглаживающих фильтров.
- Исследование параметрического стабилизатора напряжения.
- Исследование самовосстанавливающегося предохранителя.
- Определение эквивалентных параметров пассивных двухполюсников.
- Исследование цепи синусоидального тока.
- Исследование цепи синусоидального тока с индуктивно связанными элементами.
- Исследование резонанса в цепи с последовательно соединенными элементами R, L, C.
- Резонансные характеристики цепи с последовательно соединенными элементами R, L, C.
- Исследование режима резонанса при параллельном соединении катушки индуктивности и конденсатора.
- Исследование линейной электрической цепи несинусоидального периодического тока.
- Разряд конденсатора С на цепь R–L.
- Экспериментальное определение А-параметров четырехполюсника.
- Передаточные функции и частотные характеристики четырехполюсника.
- Интегрирующие четырехполюсники.
- Цепь с распределенными параметрами.
- Нелинейная цепь постоянного тока.
- Трехфазная электрическая цепь при соединении потребителей по схеме "звезда"
- Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
- Изучение однофазного трансформатора.
- Изучение трехфазного трансформатора.
