Описание
Конструктивно стенд выполнен в настольном исполнении. Стенд выполнен в виде набора отдельных переносных сменных унифицированных модулей, устанавливаемых в любое место рамы лабораторного стола. Модули могут свободно перемещаться по горизонтальным полозьям рамы и свободно извлекаться из нее без применения каких-либо инструментов.
Базовая комплектация:
|
Модуль "Источник питания" |
1 |
|
Модуль "Модуль измерителя-регулятора" |
1 |
|
Модуль "Модуль исполнительных устройств" |
1 |
|
Модуль "Модель объекта регулирования" |
1 |
|
Лабораторный стол с контейнером и одноуровневой рамой |
1 |
|
Преобразователь интерфейсов USB – RS485 |
1 |
|
Ноутбук |
1 |
|
Программное обеспечение (на электронном носителе) |
1 |
|
Набор аксессуаров |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
- На изучение переходной функции объекта управления.
- Определение прямых показателей качества процесса регулирования во временной области.
- Настройку ПИД-регулятора по частотному методу.
- Настройку ПИД-регулятора по методу отклика на единичное ступенчатое воздействие, ручную и автоматическую настройку ПИД-регулятора.
- Получение практических навыков при работе с различными типами исполнительных устройств, проведение сравнительного анализа воздействия разных типов исполнительных устройств на объект регулирования.
Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по курсам "Теория и системы автоматического регулирования" и "Автоматическое регулирование и регуляторы".
Комплектация

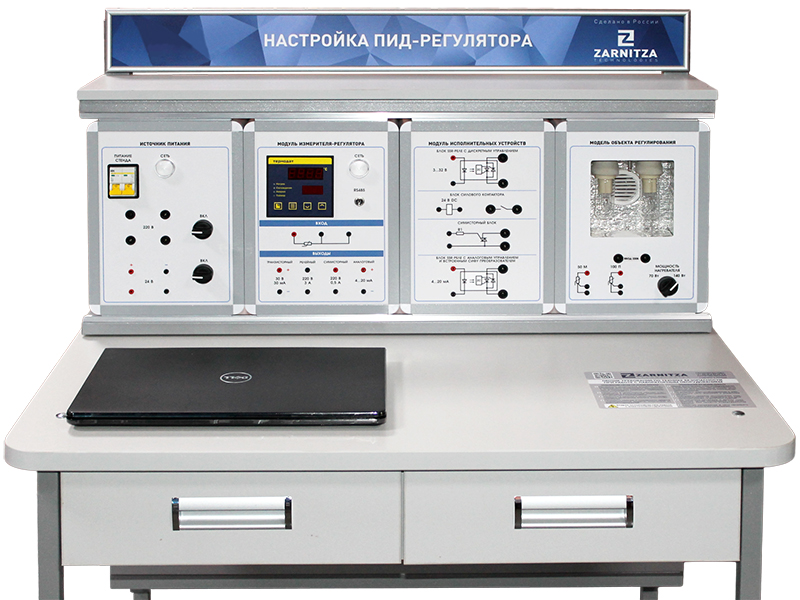

- Лабораторный стенд "Настройка ПИД-регулятора".
- Преобразователь интерфейсов USB – RS485.
- Лабораторный стол с контейнером и одноуровневой рамой.
- Ноутбук.
- Программное обеспечение (на электронном носителе).
- Вывеска с названием стенда.
- Набор аксессуаров.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации по проведению лабораторных работ.
Состав
Комплект лабораторных модулей:- Источник питания.
- Модуль измерителя-регулятора.
- Модуль исполнительных устройств.
- Модель объекта регулирования.
Учебно-методическое пособие по проведению лабораторных работ
- Регистрация разгонной характеристики объекта регулирования.
- Определение прямых показателей качества процесса регулирования во временной области.
- Настройка ПИД-регулятора по частотному методу – метод Циглера-Никольса.
- Настройка ПИД-регулятора по частотному методу – метод Тиреса-Любена (TLC).
- Настройка ПИД-регулятора по методу отклика на единичное ступенчатое воздействие – метод Циглера-Никольса.
- Настройка ПИД-регулятора по методу отклика на единичное ступенчатое воздействие – метод Чина-Хронеса-Ресвика (CHR).
- Настройка ПИД-регулятора по методу отклика на единичное ступенчатое воздействие – метод Коэна-Куна.
- Ручная настройка ПИД-регулятора.
- Автоматическая настройка ПИД-регулятора.
