Описание

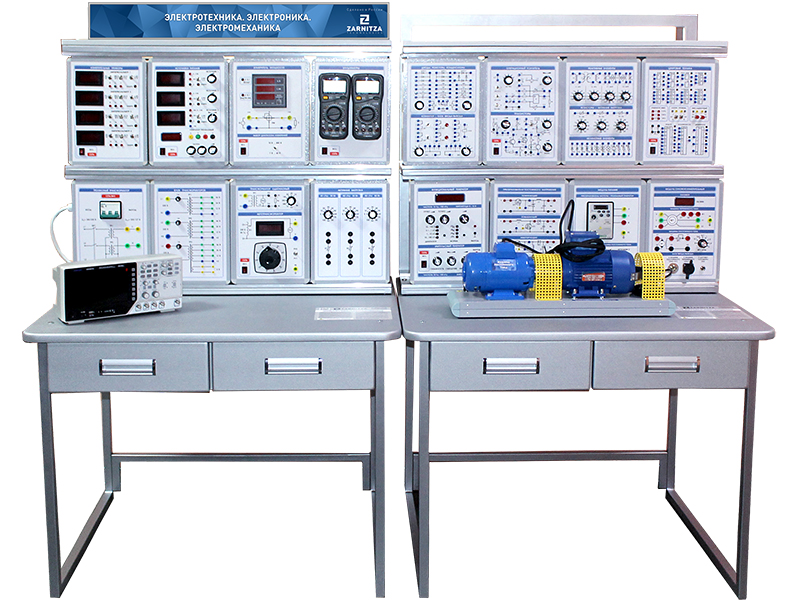

Лабораторный стенд "Электротехника. Электроника. Электромеханика" выполнен в настольном модульном исполнении. Стенд состоит из 2 лабораторных столов, в каждом из которых имеется 2 выдвижных ящика. Сверху столов крепятся две двухуровневые двухрядные рамы. Два уровня рамы позволяют увеличить количество блоков, участвующих в работе, на передней панели стенда. Два ряда рам позволяют организовать компактное хранилище блоков, т. к. второй (задний) ряд рамы используется для хранения блоков, не участвующих в процессе проведения работ. Смена блоков с передней панели на блоки заднего ряда производится без применения какого-либо дополнительного инструмента. Это осуществляется за счет использования конструкции типа "салазки". Выдвижение и установка блоков производится через торцевую часть рамы.
Базовая комплектация:
|
Лабораторный стол |
2 |
|
Двухуровневая двухрядная рама |
2 |
|
Модуль "Измерительные приборы" |
1 |
|
Модуль "Источники питания. Трехфазный генератор" |
1 |
|
Модуль "Измеритель мощности" |
1 |
|
Модуль "Функциональный генератор. Импульсный генератор" |
1 |
|
Модуль "Операционный усилитель. Транзисторы" |
1 |
|
Модуль "Цифровая техника" |
1 |
|
Модуль "Диоды, резисторы, конденсаторы. Коннектор/Блок ввода-вывода" |
1 |
|
Модуль "Реактивные элементы. Резисторы/Активная нагрузка. Нелинейные элементы" |
1 |
|
Модуль "Мультиметры" |
1 |
|
Модуль "Автотрансформатор. Трансформатор однофазный" |
1 |
|
Модуль "Миллиамперметры" |
1 |
|
Модуль "Преобразователи напряжения" |
1 |
|
Модуль "Тиристоры. Оптоэлектронные приборы" |
1 |
|
Модуль "Однородная длинная линия" |
1 |
|
Модуль "Моделирование электрических полей" с комплектом слабопроводящих пластин |
1 |
|
Модуль "Наборное поле" с комплектом минимодулей |
1 |
|
Комплект "Разборный трансформатор с 4 катушками" |
1 |
|
Модуль питания |
1 |
|
Модуль силовой/измерительный |
1 |
|
Модуль "Активная нагрузка" |
1 |
|
Электромашинный агрегат |
1 |
|
Модуль "Блок трансформаторов" |
1 |
|
Осциллограф |
1 |
Комплект учебно-лабораторного оборудования "Электротехника. Электроника. Электромеханика" предназначен для проведения лабораторно-практических занятий по курсам: "Электротехника", "Основы электроники", "Электромеханика", и обеспечивает изучение измерительных приборов и способов измерений в электрических цепях, изучение основ электротехники, изучение электрических цепей постоянного и переменного тока, полупроводниковых приборов, аналоговых электронных устройств на операционных усилителях, элементов и узлов цифровой техники и других элементов электронной техники, а также изучение основ электромеханики.
Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам: "Электротехника", "Основы электроники", "Электромеханика". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Комплектация
- Лабораторный стенд "Электротехника. Электроника. Электромеханика".
- Стол лабораторный (2 шт.).
- Двухуровневая двухрядная рама (2 шт.).
- Вывеска с названием стенда.
- Комплект соединительных проводов и сетевых шнуров.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации по проведению лабораторных работ (том 1, том 2, том 3).
Состав
Комплект лабораторных модулей:
- Автотрансформатор. Трансформатор однофазный.
- Источники питания. Трехфазный генератор.
- Функциональный генератор. Импульсный генератор.
- Измеритель мощности.
- Измерительные приборы.
- Мультиметры.
- Цифровая техника.
- Операционный усилитель. Транзисторы.
- Реактивные элементы. Резисторы/Активная нагрузка. Нелинейные элементы.
- Диоды, резисторы, конденсаторы. Коннектор/Блок ввода-вывода.
- Однородная длинная линия.
- Преобразователи напряжений.
- Тиристоры. Оптоэлектроника.
- Миллиамперметры.
- Наборное поле (с набором минимодулей).
- Модуль питания.
- Модуль силовой/измерительный.
- Активная нагрузка.
- Электромашинный агрегат.
- Моделирование электрических полей (со сменными пластинами).
- Блок трансформаторов.
- Трансформатор разборный со сменными катушками.
- Осциллограф.
Учебно-методическое пособие по проведению лабораторных работ
ТОМ 1 Основы электротехники
- Электроизмерительные приборы и измерения.
- Линейные электрические цепи постоянного тока.
- Экспериментальное определение параметров элементов цепей переменного тока.
- Электрическая цепь переменного тока с последовательным соединением элементов.
- Электрическая цепь переменного тока с параллельным соединением элементов.
- Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
- Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
- Нелинейная цепь постоянного тока.
- Нелинейная цепь переменного тока.
- Разветвленная линейная электрическая цепь постоянного тока.
- Нелинейная цепь постоянного тока с последовательным соединением элементов.
- Разветвленная нелинейная электрическая цепь постоянного тока.
- Сложная линейная цепь постоянного тока.
- Исследование переходных процессов в цепи R, L.
- Исследование переходных процессов в цепи R, C.
- Исследование переходных процессов в цепи R, L, C.
- Исследование модели однородной длинной линии.
- Электрическая мощность и работа.
- Коэффициент полезного действия электрической сети.
- Согласование источника и нагрузки по напряжению, току и мощности.
- Параметры синусоидального напряжения (тока).
- Активная мощность цепи синусоидального тока.
- Цепи синусоидального тока с конденсаторами.
- Реактивное сопротивление конденсатора.
- Последовательное и параллельное соединение конденсаторов.
- Реактивная мощность конденсатора.
- Цепи синусоидального тока с катушками индуктивности.
- Реактивное сопротивление катушки индуктивности.
- Последовательное и параллельное соединение катушек индуктивности.
- Реактивная мощность катушки индуктивности.
- Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
- Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
- Коэффициент магнитной связи трансформатора.
- Коэффициент трансформации.
- Преобразование сопротивлений с помощью трансформатора.
- Внешняя характеристика и коэффициент полезного действия (КПД) трансформатора.
- Исследование диодов.
- Исследование тиристоров.
- Исследование однополупериодного управляемого выпрямителя.
- Однофазный выпрямитель и сглаживающие фильтры.
- Исследование трехфазных схем выпрямления.
- Изучение законов Кирхгофа.
- Изучение методов наложения токов, узловых потенциалов и эквивалентных преобразований пассивных электрических цепей.
- Моделирование электрических полей.
ТОМ 2 Основы электроники
- Исследование выпрямительного диода.
- Исследование однополупериодного выпрямителя на полупроводниковом диоде.
- Исследование диода Шоттки.
- Исследование стабилитрона.
- Исследование параметрического стабилизатора напряжения.
- Исследование характеристик биполярного транзистора.
- Исследование усилительного каскада на биполярном транзисторе в режиме класса А.
3. Исследование полевого транзистора и транзисторного усилительного каскада:
- Исследование характеристик полевого транзистора.
- Исследование усилительного каскада на полевом транзисторе.
- Исследование работы полевого транзистора в ключевом режиме.
4. Исследование аналоговых электронных устройств на операционном усилителе:
- Исследование инвертирующего усилителя.
- Исследование неинвертирующего усилителя.
- Исследование активного фильтра нижних частот.
- Исследование инвертирующего интегратора.
- Исследование компаратора.
5. Исследование мультивибратора на операционном усилителе:
- Исследование симметричного мультивибратора.
- Исследование несимметричного мультивибратора.
6. Исследование логических элементов на интегральных микросхемах:
- Исследование базового логического элемента И-НЕ.
- Исследование логического элемента ИЛИ-НЕ.
- Исследование логического элемента И.
- Исследование логического элемента НЕ.
- Исследование логического элемента ИЛИ.
- Исследование логического элемента Исключающее ИЛИ.
7. Исследование триггеров и счетчиков на интегральных микросхемах:
- Исследование JK-триггера.
- Исследование двоичного четырехразрядного счетчика.
9. Исследование однополупериодного управляемого выпрямителя.
10. Однофазный выпрямитель и сглаживающие фильтры:
- Исследование работы однофазного выпрямителя в режиме холостого хода.
- Исследование работы выпрямителя без сглаживающих фильтров.
- Исследование влияния на выпрямленное напряжение сглаживающих фильтров (емкостного, индуктивного и индуктивно-емкостного).
11. Исследование трехфазных схем выпрямления:
- Трехфазный выпрямитель с нулевым выводом.
- Трехфазный мостовой выпрямитель (схема Ларионова).
13. Исследование оптотранзистора.
14. Исследование преобразователей – регуляторов постоянного напряжения с широтно-импульсным управлением (понижающего, повышающего и инвертирующего):
- Исследование понижающего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
- Исследование повышающего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
- Исследование инвертирующего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
16. Исследование оптоэлектронных приборов: оптотранзистора, диодной оптопары и оптотиристора.
ТОМ 3 Электромеханика
2. Испытание двигателя постоянного тока.
3. Испытание генератора постоянного тока.
4. Однофазный трансформатор.
