Учебно-лабораторный стенд «Гидро-аэродинамика и гидростатика»

Учебно-лабораторный стенд «Гидро-аэродинамика и гидростатика».

Данный лабораторный комплекс предназначен для исследования пространственных и плоских течений воздуха, их структуры и характера возникающих в потоках гидроаэродинамических явлений, позволяет изучить основные аэродинамические параметры и зависимости между ними. Лабораторный комплекс включает в себя учебно-исследовательский стенд и компьютер с предустановленным ПО «Гидро-аэродинамика. Лабораторный практикум», позволяющим выводить данные на экран монитора в цифровом и графическом виде, также программа позволяет заносить в таблицу данные снятия всех характеристик со стенда в ручном и автоматическом виде и сохранение их. Комплект лабораторного оборудования состоит из девяти сменных модулей, позволяющих исследовать различные случаи течения воздуха.

Состав и технические характеристики составляющих комплекса:

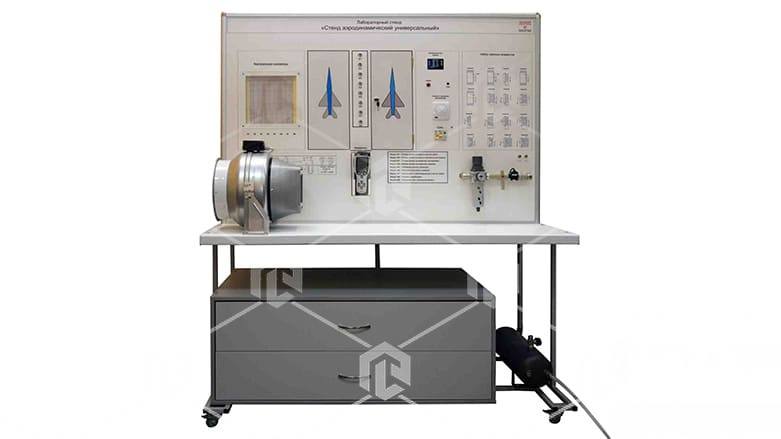

Стол лабораторный с панелью, на которой установлены измерительные приборы, а также персональный компьютер и набор изучаемых тел и подключаемых модулей. Система измерения позволяет одновременно сравнивать между собой показания пьезометрических манометров и датчиков давления.

На панели расположены:

• быстроразъемные штуцера для подключения исследуемых точек модуля;
• блок с вертикальными пьезометрами;
• регулятор, позволяющий изменять скорость потока в аэродинамической трубе;
• автомат включения и УЗО;
• устройство плавной подачи напряжения, для изменения характеристики работы центробежного нагнетателя;
• измеритель скоростного напора, позволяющий измерять скорость потока воздуха в различных точках аэродинамической трубы.

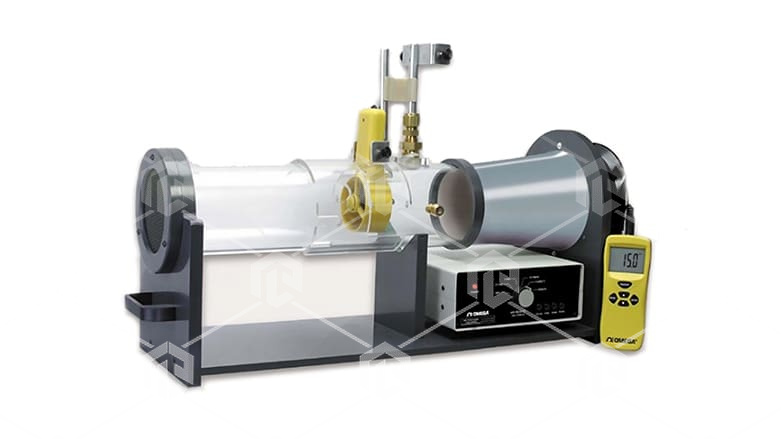

На лабораторном столе установлена малогабаритная открытая аэродинамическая труба с осевым вентилятором. Исследуемые модули представляют собой взаимозаменяемые жесткие модульные конструкции с круглым или прямоугольным сечением. Во всех модулях в исследуемых точках поперечного сечения расположены штуцера, которые гибкими трубками соединяются с вертикальным пьезометром, а также с датчиками давления. Съемные модули имеют прозрачную конструкцию.

Состав и технические характеристики составляющих комплекса:

1. 1. Мобильная малогабаритная аэродинамическая труба, в один комплект входит:

• Корпус аэродинамической трубы;
• Спрямляющие поток устройства;
• Осевой вентилятор;
• Измерительные датчики;
• Приемник воздушного давления;
• измерительный комплекс, соединяемый с ПК для снятия показаний и оценки качественных характеристик;
• Набор модулей для проведения лабораторных работ:
• Модуль № 1 «Потери напора по длине в круглой трубе». Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 2 точки для подключения приборов измерения давления;
• Модуль № 2 «Потери напора по длине в прямоугольном канале»; Модуль выполнен из прозрачной трубы квадратного сечения, в которой расположены 2 точки для подключения приборов измерения давления;
• Модуль № 3 «Потери напора на внезапном расширении»; Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 4 точки для подключения приборов измерения давления;
• Модуль № 4 «Потери напора на внезапном сужении»; Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 4 точки для подключения приборов измерения давления;
• Модуль № 5 «Обтекание кругового цилиндра»; Модуль выполнен из прозрачной трубы, в которой расположены 2 точки для подключения приборов измерения давления;
• Модуль № 6 «Обтекание крылового профиля»; Модуль выполнен из прозрачной трубы, в которой расположены точки для подключения приборов измерения давления; В модуле располагается 3D модель крыльевого профиля, выполненная из ABS пластика, которая позволяет одновременно измерять давление в 7 и более точках (над крылом и под крылом). В комплект поставки стенда входит 2 дополнительных крыльевых профиля разного сечения. Исполнение модуля позволяет измерять скорость потока в различных точках;
• Модуль № 7 «Начальный и стабилизированный участок трубы»; Модуль выполнен круглой прозрачной полиметилметакрилатной трубы, в которой расположены 2 точки для подключения приборов измерения давления;
• Модуль № 8 «Течение в диффузоре». Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 4 точки для подключения приборов измерения давления;
• Модуль № 9 «Обтекание тела треугольной формы». Модуль выполнен из прозрачной полиметилметакрилатной трубы, в которой расположены 2 точки для подключения приборов измерения давления.

Перечень практических работ, проводимых на данной конфигурации комплекса:

1. Изучение потери напора по длине в круглой трубе;
2. Изучение потери напора по длине в прямоугольном канале;
3. Изучение потери напора на внезапном расширении;
4. Изучение потери напора на внезапном сужении;
5. Исследование обтекание кругового цилиндра воздушным потоком;
6. Исследование обтекание крылового профиля воздушным потоком;
7. Исследование прохождения воздушного потока через начальный и стабилизированный участок трубы;
8. Исследование прохождения воздушного потока через диффузор;
9. Изучение обтекания тела треугольной формы.

3. Предустановленное специализированное программное обеспечение Программный комплекс «Гидро-аэродинамика. Лабораторный практикум»» (русская версия; срок использования – срок действия исключительного права на программы для ЭВМ, способ использования – воспроизведение, ограниченное инсталляцией, запуском и осуществлением любых действий, связанных с функционированием программы).
